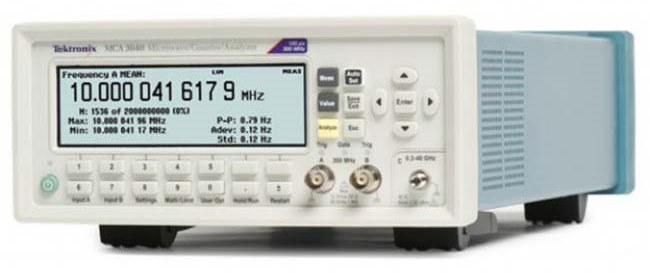

Частотомеры серий MCA3000 представляют собой многофункциональные инструменты, предназначенные для проведения различного рода измерений. Обладая наилучшими в отрасли характеристиками по частотному и временному разрешению, эти приборы в стандартной комплектации выпускаются с внутренним ОЗУ большого объема и характеризуются высокой скоростью передачи данных во внутреннюю память (250k выборок/с).
Кроме того, дисплей этих приборов наряду с основными измеряемыми величинами способен одновременно отображать дополнительные параметры, что в значительной мере может облегчить Вашу работу.
Благодаря режимам, обеспечивающим полномасштабный анализ, а именно: режиму измерения статистических параметров, режиму построения гистограмм, режиму построения графиков трендов, – пользователь получает в свое распоряжение инструмент, способный быстро и точно провести анализ поступающего сигнала.
| Характеристики |
Параметры |
Значения |
|
| Частота A, B, C |
Частотный диапазон
|
|
|
| Вход A, B |
0,001 Гц...300 МГц |
|
| Вход С |
0,3 ГГц...27 ГГц |
|
| Разрешение |
12 цифр за период измерения 1с |
|
| Режим измерения по входу С |
Авто или ручной |
|
| Время измерения по входу С, типичное |
25 мс (авто) |
|
| Дополнительные параметры
|
|
|
| входы A, B |
Vmax, Vmin, Vp-p |
|
|
вход С
|
Мощность по входу С в дБм или Вт |
|
| Выброс частоты (Burst) A, B, C |
Режим измерения по входу С |
Ручной |
|
| Диапазон |
Вход A, B, C. См. характеристики частоты |
|
| Минимальная продолжительность выброса |
менее 40 нс |
|
| Минимальное количество импульсов в выбросе |
Вход A, B: 3 (6 при частоте свыше 160 МГц) |
|
| Вход С: 3 х масштабный коэффициент |
|
| Диапазон PRF (частота следования импульсов) |
0,5 Гц...1 МГц |
|
| Диапазон задержки включения |
10 нс...2 с , при разрешении 10 нс |
|
| Дополнительные параметры |
PRF |
|
| Измерение периода |
Режим |
Одиночный, усреднение, с подтверждением приема |
|
| Диапазон
|
|
|
| Вход A, B |
3,3 нс...1000 с (одиночный, усреднение) |
|
| Вход С |
37 пс...3,3 нс |
|
| Разрешение |
100 пс (одиночный), 12 разрядов/с (среднее) |
|
| Режим измерения по входу С |
Авто или ручной (внутри ± 40 МГц) |
|
| Время измерения по входу С, типичное |
25 мс (авто) |
|
| Дополнительные параметры
|
|
|
| входы A, B |
Vmax, Vmin, Vp-p |
|
|
вход С
|
Мощность по входу С в дБм или Вт |
|
| Соотношение A/B, B/A, C/A, C/B |
Диапазон |
10-9...1011 |
|
| Входная частота
|
|
|
| Вход A, B |
0,1 Гц...300 МГц |
|
|
Вход С
|
0,3 ГГц...27 ГГц |
|
| Дополнительные параметры |
Частота 1, Частота 2 |
|
| Интервалы времени A-B, B-A, A-A, B-B |
Режим |
обычный, интеллектуальный (для определения знака A до B или A после B) |
|
| Диапазон |
Обычный: 0 нс...+106 с |
|
| Интеллектуальный: +10-6 с...+106 с |
|
| Разрешение |
100 пс однократный захват |
|
| Минимальная ширина импульса |
1,6 нс |
|
| Положительная и отрицательная ширина импульса |
Диапазон |
2,3 нс...106 с |
|
| Минимальная ширина импульса |
2,3 нс |
|
| Дополнительные параметры |
Vmax, Vmin, Vp-p |
|
| Время нарастания и спада A, B |
Диапазон |
1,5 нс...106 с |
|
| Уровни срабатывания |
10% и 90% амплитуды сигнала |
|
| Минимальная ширина импульса |
1,6 нс |
|
| Дополнительные параметры |
Vmax, Vmin, скорость нарастания |
|
| Положительный и отрицательный коэффициенты заполнения A, B |
Диапазон |
0,000001...0,999999 |
|
| Диапазон частот |
0,1 Гц...300 МГц |
|
| Дополнительные параметры |
Период, ширина импульса |
|
| Фаза A относительно B, B относительно A |
Диапазон |
-180°...+360° |
|
| Разрешение |
одиночный цикл 0,001° до 10 кГц, |
|
| со снижением до 1°>10 МГц |
|
| разрешение улучшается статистикой |
|
| Диапазон частот |
до 160 МГц |
|
| Дополнительные параметры |
Частота (A), Va/Vb (в дБ) |
|
| Vmax, Vmin. Vp-p A,B |
Диапазон |
-50 В...+50 В, |
|
| -5 В...+5 В |
|
| Частотный диапазон |
DC, 1 Гц...300 МГц |
|
| Режим |
Vmax, Vmin, Vp-p |
|
| Разрешение |
3 мВ |
|
| Неопределенность (диапазон 5 В), типичное
|
|
|
| DC, 1 Гц...1 кГц |
1% + 15 мВ |
|
|
1 кГц...20 МГц
|
3% + 15 мВ |
|
|
20... 100 МГц
|
10% + 15 мВ |
|
|
100...300 МГц
|
30% + 15 мВ |
|
| Дополнительные параметры |
Vmax, Vmin, Vp-p |
|
| Временные метки |
необработанные данные о временных метках вместе с количеством импульсов на входе А,В доступны только через шину GPIB или USB |
|
| Максимальная частота |
160 МГц |
|
| Разрешение временной метки |
100 пс |
|
| Мощность, C |
Диапазон мощности |
-35 дБм...+10 дБм |
|
| Диапазон частот |
300 МГц...27 ГГц |
|
| Единицы измерения |
дБм или Вт |
|
| Разрешение |
0,01 дБм при времени измерения 100 мс |
|
| Точность, типичное |
< 1 дБм |
|
| Режим |
Авто или ручной (в диапазоне ±40 МГц) |
|
| Дополнительный параметр |
Частота канала С |
|
| Входы A и B |
Диапазон частот |
DC: 0...300 МГц |
|
| AC: 10 Гц...300 МГц |
|
| Импеданс |
1 МОм/20 пФ или 50 Ом (КСВН<2:1) |
|
| Запуск |
положительный или отрицательный фронт |
|
| Максимальная рассинхронизация канала |
500 пс |
|
| Чувствительность |
15 мВскз (DC...200 МГц) |
|
| 25 мВскз (200...300 МГц) |
|
| Ослабление |
х1, х10 |
|
| Динамический диапазон |
30 мВп-п...10 Вп-п в диапазоне ±5 В |
|
| Уровень срабатывания (показания на дисплее) |
Разрешение: 3 мВ |
|
| Неопределенность (х1): ±(15 мВ+1% уровня срабатывания) |
|
| В автоматическом режиме уровень срабатывания устанавливается равным 50% входного сигнала (10% и 90% для периода переднего/заднего фронта) |
|
| Автоматический режим гистерезиса |
Время: минимальный период гистерезиса (коррекция на гистерезис) |
|
| Частота: 1/3 амплитуды входного сигнала |
|
| Аналоговый ФНЧ |
Номинал 100 кГц, RC-типа |
|
| Цифровой ФНЧ |
Частота среза 1 Гц ... 50 МГц |
|
| Максимальное неразрушающее напряжение |
1 МОм: 350 В (DC+ACpk) до 440 Гц с уменьшением до 12 Вскз при 1 МГц |
|
| 50 Ом: 12 Вскз |
|
| Тип разъема |
BNC |
|
| Вход С |
Диапазон частот |
0,3...27 ГГц |
|
| Рабочий диапазон входного напряжения |
-33...+13 дБм (0,3...18 ГГц) |
|
| -29...+13 дБм (18...20 ГГц) |
|
| -27...+13 дБм (20...27 ГГц) |
|
| -23...+13 дБм (27...40 ГГц) |
|
| Импеданс |
50 Ом номинал |
|
| КСВН
|
|
|
| 0,3...27 ГГц |
< 2,0:1 |
|
| 27...40 ГГц |
< 2,5:1 |
|
| Допуск по АМ |
< индекс модуляции ( в диапазоне чувствительности ) |
|
| Допуск по FM |
|
|
| ручной режим |
50 МГцп-п (>3,5 ГГц) |
|
| |
30 МГцп-п (<3,5 ГГц) |
|
| режим авто |
20 МГцп-п (для любой частоты в пределах диапазона канала С и частоты модуляции >0,1 МГц |
|
| Максимальное неразрушающее напряжение |
+27 дБм |
|
| Индикация перегрузки |
ON когда мощность на входе С >+10 дБм |
|
| Тип разъема |
2,92 мм, розетка |
|
| Входы и выходы на задней панели |
Вход опорного сигнала |
Синусоида 1, 5 или 10 МГц, 0,1-5 Вскз, импеданс≥1 кОм |
|
| Выход опорного сигнала |
Синусоида 10 МГц, >1 Вскз на 50 Ом |
|
| Вход блокировки (блокировка/разблокировка) всех функций измерений |
Импеданс: примерно 1 кОм |
|
| Диапазон частот: 0...80 МГц |
|
| Дополнительные функции |
|
| Задержка срабатывания |
Диапазон задержки |
20 нс...2 с |
|
| Разрешение |
10 нс |
|
| Внешнее управление пуском и остановом |
Режим |
Пуск, Останов, Управление пуском и остановом |
|
| Входные каналы |
A, B или E (на задней панели) |
|
| Макс.частота следования управляющего сигнала |
Канал A, B: 160 МГц |
|
| Канал E: 80 МГц |
|
| Статистика |
Функции |
Максимум, минимум, среднее значение, девиация Алана, стандартное отклонение, ΔMAX-MIN |
|
| Дисплей |
Цифровой, гистограммы, графики трендов |
|
| Размер выборки |
2 ... 2x109 выборок |
|
| Шаг измерений |
Временной диапазон шага: 4 мкс ... 500 с |
|
| Математика |
Функции |
К*X+L)/М и (К/X+L)/M. X - текущее показание, К, L и М - константы, вводятся с помощью клавиатуры или устанавливаются как фиксированные опорные значения (Xо) |
|
| Другие функции |
Время измерения |
20 нс – 1000 с для частоты, выброса и среднего значения.Одиночный цикл для других функций измерения |
|
| Опорная временная база |
Внутренняя, внешняя, автоматическая |
|
| Удержание показаний |
Фиксирует результат измерения, пока не запущено новое измерение |
|
| Аварийный сигнал по предельному значению |
Графическая индикация на передней панели и/или SRQ по шине GPIB |
|
| Нижний предел, верхний предел |
|
| Дисплей |
Цифровой + Графический с подсветкой. 14 разрядов в цифровом режиме. |
|
| Разрешение: 320 х 97 пикселей |
|
| Сохраненные настройки прибора |
Можно сохранить или вызвать из внутренней энергонезависимой памяти 20 настроек прибора; 10 из них могут быть защищены пользователем |
|
| Интерфейс GPIB |
Совместимость |
Совместимость с IEEE 488.2-1987, SCPI 1999 53131A |
|
| Максимальная скорость измерения(по шине GPIB) |
5 K показаний/с (режим пересылки блоков) |
|
| 500 показаний/с (индивидуальное срабатывание) |
|
| Максимальная скорость измерения(во внутр. память) |
250 К показаний/с |
|
| Размер внутренней памяти |
750 К значений |
|
| Интерфейс USB |
Версия |
2.0 полноскоростной (11 Мб/с) |
|
| Общие характеристики |
Напряжение питания |
90...265 В, 45...440 Гц |
|
| Потребляемая мощность |
< 40 Вт |
|
| Рабочая температура |
0 °C ... 50 °C |
|
| Влажность |
5...95% (10...30 °C) |
|
| 5...75% (30...40 °C) |
|
| 5...45% (40...50 °C) |
|
| Габаритные размеры (В х Ш х Г) |
90х210х395 мм |
|
| Масса |
2,7 кг (нетто) |
|
| 3,5 кг (брутто) |
|
| Опции временной базы |
|
|
|
| |
|
|
|
| Модель опции |
стандарт, средняя стабильность |
Высокая стабильность (HS) |
УльтраВысокая стабильность (UHS) |
| Тип опорного генератора: |
OCXO |
OCXO |
OCXO |
| Старение: |
|
|
|
| за 24 часа |
< 5x10-9 (1) |
< 5x10-10 (1) |
< 3x10-10(1) |
| за месяц |
< 6x10-8 |
< 1x10-8 |
< 3x10-9 |
| за год |
< 2x10-7 |
< 5x10-8 |
< 1.5x10-8 |
| Колебание температуры: |
|
|
|
| 0-50°C |
< 5x10-8 |
< 5x10-9 |
< 2.5x10-9 |
| 20-26°C |
< 2x10-8 |
< 1x10-9 |
< 4x10-10 |
| Кратковременная стабильность (1 с) |
< 1x10-10 |
< 1x10-11 |
< 5x10-12 |
| Квадратный корень вариации Аллана (10 с) |
< 1x10-10 |
< 1x10-11 |
< 5x10-12 |
| Стабильность при включении питания |
<1x10-7 |
<1x10-8 |
<5x10-9 |
| Зависимость отклонения от конечного |
30 мин. |
10 мин. |
10 мин. |
| значения через 24 часа работы, |
| после периода прогрева |
| Полная неопределенность при рабочей температуре 20-26°C при интервале достоверности (95%) |
|
|
|
| - через год после калибровки |
|
|
|
| - через 2 года после калибровки |
< 2.4x10-7 |
< 0.6x10-7 |
< 1.8x10-8 |
| |
< 4.6x10-7 |
< 1.2x10-7 |
< 3.5x10-8 |
