Ваттметр Tektronix PSM5120

Для увеличения
нажмите на картинку
Ваттметр Tektronix PSM5120

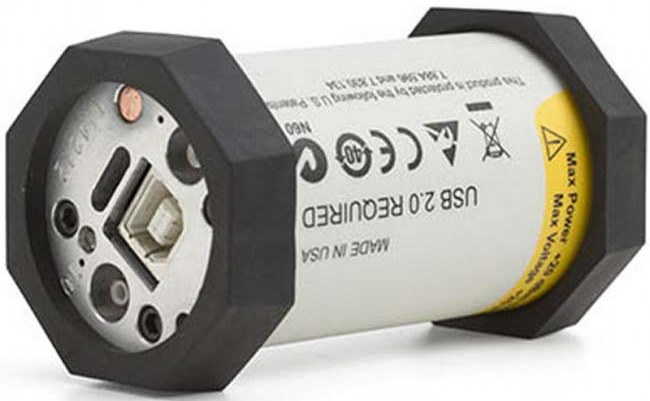

Tektronix PSM5120 измеритель мощности

Измерители откалиброваны во всем диапазоне температур - не требуется установка нуля ипи калибровка перед измерением, что экономит время и снижает вероятность ошибок

Все модели поддерживают измерение средней мощности, импульсной мощности с учетом скважности и регистрацию измерений

В комплект поставки входит прикладное ПО для Microsoft Windows

  • ПО измерения мощности
  • ПО быстрой регистрации
  • драйверы LabVI&V и примеры программ для наиболее популярных сред программирования Windows для поддержки автоматизированных систем

Режимы удержания максимума и относительных измерений

Коррекция смещения АЧХ и переходника 75 Ом с минимальными потерями

Гибкие режимы усреднения, позволяющие выполнять быстрые, стабильные измерения

Вход и выход сигнала запуска с уровнем ТТЛ обеспечивает синхронизацию с внешними устройствами

Режим контроля граничных значений типа «годен/не годен"

Небольшие размеры

Приборы серии PSM3000 измеряют истинную среднюю мощность, что позволяет получать точные результаты независимо от формы сигнала и вида модуляции

Приборы серии PSM4000 и PSM5000 предлагают:

  • измерение импульсной мощности, скважности, пиковой мощности и пик-фактора
  • измерение пиковой, средней и минимальной мощности пакетов с настраиваемым смещением и длительностью

В комплект поставки приборов серии PSM5000 входит ПО профилирования импульсов для измерения периодических импульсных сигналов

  • Построение и отображение огибающих импульсных сигналов
  • Непрерывные гейтированные измерения, включая измерения импульсной, пиковой и средней мощности, выбросов, пикфактора, времени нарастания и спада, длительности импульса, частоты следования импульсов, скважности
  • Измерение статистических  характеристик сигнала, таких  как комплементарная интегральная функция распределения (CCDF) и функция плотности вероятностей (PDF)

Технические характеристики

Входной разъем N-тип (male)
Диапазон рабочих частот 100 МГц...8 ГГц
Динамический диапазон 100 МГц...6 ГГц:
-60 дБм...+20 дБм
6 ГГц...8 ГГц:
-50 дБм...+20 дБм
Максимальный диапазон пик-средн. 100 МГц...6 ГГц: 80 дБ
6 ГГц...8 ГГц: 70 дБ
Полоса видео 10 МГц, типичное
Погрешность временной базы ±50 ppm, типичное
Частота дискретизации 500 Квыб/сек
Минимальная длительность импульса (средняя мощность) 500 нс, типичное
Минимальная длительность импульса (пиковая мощность) 200 нс, типичное
Профиль импульса: Макс. эквивалентная частота дискретизации 48 Мвыб/сек
Профиль импульса: Минимальное время нарастания (10%-90%) 54 нс (-70 дБм...-20 дБм импульс, 4 ГГц)
Профиль импульса: Минимальное время спада (90%-10%) 44 нс (-70 дБм...-20 дБм импульс, 4 ГГц)
Профиль импульса: Погрешность уровня при ручном запуске ±1 дБм
Профиль импульса: Мнимальное количество циклов 100 кГц, 200 кГц, 300 кГц, 500 кГц, 1 МГц, 2 МГц, 3 МГц, 5 МГц, 10 МГц
Общая погрешность (неопределенность) 2 v[ (CF/2)2 + (L/2)2 + (N/2)2 + (Z/v2)2+ (Mm/v2)2 + (T/v2)2 ]
Неопределенность:  100 МГц...500 МГц: 4,0%
калибровочный коэффициент (CF) 500 МГц...8 ГГц: 1,7%
Неопределенность:  100 МГц...2 ГГц:
нелинейность (L) +15 дБм...+20 дБм: 7,0%
  +5 дБм...+15 дБм: 5,0%
  -60 дБм...+5 дБм: 3,0%
  2 ГГц...8 ГГц:
  +15 дБм...+20 дБм: 5,0%
  +5 дБм...+15 дБм: 3,0%
  -60 дБм...+5 дБм: 2,0%
Неопределенность:  интеграция 1 секунда
шум (N)
  +10 дБм...+20 дБм:
  0,15% (100 МГц...8 ГГц)
  -30 дБм...+10 дБм:
  0,04% (100 МГц...8 ГГц)
  -50 дБм...-30 дБм:
  0,04% (100 МГц...6 ГГц)
  0,15% (6 ГГц...8 ГГц)
  -60 дБм...-50 дБм:
  0,15% (100 МГц...6 ГГц)
Смещение нуля (Z) [(0,35 нВт на 25 °C) + |T| (0,025 нВт / °C)] + 0,005 нВт /месяц
Учет КСВН (Mm)  100 МГц...250 МГц:
Mm=100[(1 ± sourcesensor)2 –1] 1,18:1 КСВН
  (21,7 дБ обр. потери)
  250 МГц...8 ГГц:
  1,09:1 КСВН
  ( 27 дБ обр. потери)
Неопределенность: 40 °C < T 50 °C: 1,00%
температура (T) (+1%, 0 дБм...10 дБм,
  +3%, 10 дБм...20 дБм)
  30 °C < T 40 °C: 0,75%
  (+1%, 0 дБм...10 дБм,
  +3%, 10 дБм...20 дБм)
  20 °C < T 30 °C: 0,00%
  10 °C < T 20 °C: 0,75%
  (+1%, 0 дБм...10 дБм,
  +3%, 10 дБм...20 дБм)
  0 °C < T 10 °C: 1,00%
  (+1%, 0 дБм...10 дБм,
  +3%, 10 дБм...20 дБм)
Скорость измерения 2000 изм./сек
Интерфейс USB 2.0
Габаритные размеры O 48 мм х 62 мм
Вес 149 г

Технические характеристики ваттметра Tektronix PSM 5120

Интерфейс  USB 2.0
Размеры мм  48х62
Вес кг  0.149

Комплект поставки Tektronix PSM5120

1.  Tektronix PSM5120 измеритель мощности
2.  Кабель USB
3.  Руководство пользователя
