Ваттметр Tektronix PSM4120

Для увеличения
нажмите на картинку
Ваттметр Tektronix PSM4120

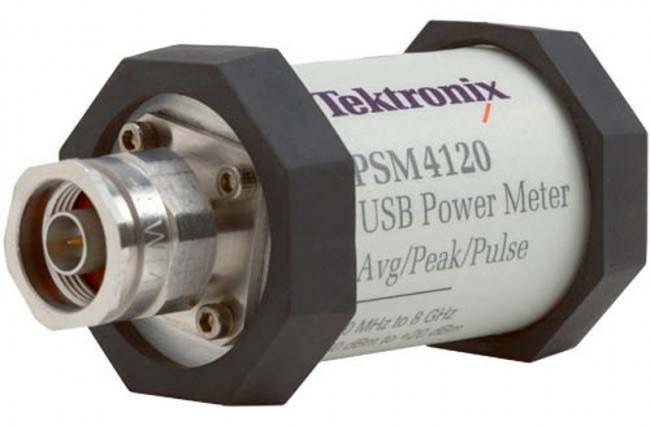

Tektronix PSM4120 измеритель мощности

Измерители откалиброваны во всем диапазоне температур - не требуется установка нуля ипи калибровка перед измерением, что экономит время и снижает вероятность ошибок

Все модели поддерживают измерение средней мощности, импульсной мощности с учетом скважности и регистрацию измерений

В комплект поставки входит прикладное ПО для Microsoft Windows

  • ПО измерения мощности
  • ПО быстрой регистрации
  • драйверы LabVI&V и примеры программ для наиболее популярных сред программирования Windows для поддержки автоматизированных систем

Режимы удержания максимума и относительных измерений

Коррекция смещения АЧХ и переходника 75 Ом с минимальными потерями

Гибкие режимы усреднения, позволяющие выполнять быстрые, стабильные измерения

Вход и выход сигнала запуска с уровнем ТТЛ обеспечивает синхронизацию с внешними устройствами

Режим контроля граничных значений типа «годен/не годен"

Небольшие размеры

Приборы серии PSM3000 измеряют истинную среднюю мощность, что позволяет получать точные результаты независимо от формы сигнала и вида модуляции

Приборы серии PSM4000 и PSM5000 предлагают:

  • измерение импульсной мощности, скважности, пиковой мощности и пик-фактора
  • измерение пиковой, средней и минимальной мощности пакетов с настраиваемым смещением и длительностью

В комплект поставки приборов серии PSM5000 входит ПО профилирования импульсов для измерения периодических импульсных сигналов

  • Построение и отображение огибающих импульсных сигналов
  • Непрерывные гейтированные измерения, включая измерения импульсной, пиковой и средней мощности, выбросов, пикфактора, времени нарастания и спада, длительности импульса, частоты следования импульсов, скважности
  • Измерение статистических  характеристик сигнала, таких  как комплементарная интегральная функция распределения (CCDF) и функция плотности вероятностей (PDF)

Технические характеристики

Входной разъем N-тип (male)
Диапазон рабочих частот 10 МГц...8 ГГц
Динамический диапазон 10 МГц...6 ГГц:
-60 дБм...+20 дБм
6 ГГц...8 ГГц:
-50 дБм...+20 дБм
Максимальный диапазон пик-средн. 10 МГц...6 ГГц: 80 дБ
6 ГГц...8 ГГц: 70 дБ
Полоса видео 10 МГц, типичное
Погрешность временной базы ±50 ppm, типичное
Частота дискретизации 500 Квыб/сек
Минимальная длительность импульса (средняя мощность) 500 нс, типичное
Минимальная длительность импульса (пиковая мощность) 200 нс, типичное
Общая погрешность (неопределенность) 2 × √[ (CF/2)2 + (L/2)2 + (N/2)2 + (Z/√2)2+ (Mm/√2)2 + (T/√2)2 ]
Неопределенность:  10 МГц...100 МГц:
калибровочный коэффициент (CF) 7,0%
  100 МГц...500 МГц:
  4,0%
  500 МГц...8 ГГц:
  1,70%
Неопределенность:  10 МГц...100 МГц:
нелинейность (L) +15 дБм...+20 дБм: 7,0%
  +10 дБм...+15 дБм: 5,0%
  -60 дБм...+10 дБм: 4,0%
  100 МГц...2 ГГц:
  +15 дБм...+20 дБм: 7,0%
  +10 дБм...+15 дБм: 5,0%
  -60 дБм...+10 дБм: 3,0%
  2 ГГц...8 ГГц:
  +15 дБм...+20 дБм: 5,0%
  +10 дБм...+15 дБм: 3,0%
  -60 дБм...+10 дБм: 2,0%
Неопределенность:  интеграция 1 секунда
шум (N)
  +10 дБм...+20 дБм:
  0,22% (10 МГц...100 МГц)
  0,15% (100 МГц...8 ГГц)
  -30 дБм...+10 дБм:
  0,22% (10 МГц...100 МГц)
  0,04% (100 МГц...8 ГГц)
  -50 дБм...-30 дБм:
  0,22% (10 МГц...100 МГц)
  0,04% (100 МГц...6 ГГц)
  0,15% (6 ГГц...8 ГГц)
  -60 дБм...-50 дБм:
  0,44% (10 МГц...100 МГц)
  0,15% (100 МГц...6 ГГц)
Смещение нуля (Z) [(0,35 нВт на 25 °C) + |ΔT| × (0,025 нВт / °C)] + 0,005 нВт /месяц
Учет КСВН (Mm)  1,15:1 КСВН (23 дБ обр. потери)
Mm=100×[(1 ± Γsource×Γsensor)2 –1]
Неопределенность: 40 °C < T ≤ 50 °C: 1,00%
температура (T) (+1%, 0 дБм...10 дБм,
  +3%, 10 дБм...20 дБм)
  30 °C < T ≤ 40 °C: 0,75%
  (+1%, 0 дБм...10 дБм,
  +3%, 10 дБм...20 дБм)
  20 °C < T ≤ 30 °C: 0,00%
  10 °C < T ≤ 20 °C: 0,75%
  (+1%, 0 дБм...10 дБм,
  +3%, 10 дБм...20 дБм)
  0 °C < T ≤ 10 °C: 1,00%
  (+1%, 0 дБм...10 дБм,
  +3%, 10 дБм...20 дБм)
Скорость измерения 2000 изм./сек
Интерфейс USB 2.0
Габаритные размеры Ø 48 мм х 62 мм
Вес 149 г

Технические характеристики ваттметра Tektronix PSM 4120

Интерфейс  USB 2.0
Размеры мм  48х62
Вес кг  0.149

Комплект поставки Tektronix PSM4120

1.  Tektronix PSM4120 измеритель мощности
2.  Кабель USB
3.  Руководство пользователя
