Ваттметр Tektronix PSM3320

Для увеличения
нажмите на картинку

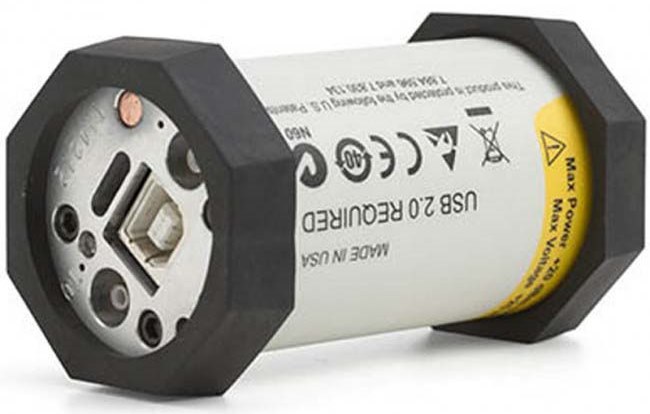

Ваттметр Tektronix PSM3320

Каждый датчик измеритель поставляется с программным обеспечением под Windows, которое обеспечивает управление датчиком, считывание и запись данных.

Подобная комбинация обеспечивает полное решение измерительной задачи, при обеспечении компактности и при этом отпадает необходимость в отдельном мэйнфрейме.

Датчик измеритель подключается к ПК по интерфейсу USB 2.0 и могут быть использованы под LabVIEW (до 12 датчиков).

Технические характеристики

Характеристики PSM3110 PSM3120 PSM3310 PSM3320 PSM3510
Входной разъем 3,5 мм  N-тип  3,5 мм  N-тип  3,5 мм
(male) (male) (male) (male) (male)
Диапазон рабочих частот 10 МГц...8 ГГц 10 МГц...18 ГГц 10 МГц...26,5 ГГц
Динамический диапазон -55 дБм...+20 дБм
Полоса видео 100 Гц, типичное
Общая погрешность (неопределенность) 2 × √[ (CF/2)2 + (L/2)2 + (N/2)2 + (Z/√2)2+ (Mm/√2)2 + (T/√2)2 ]
  Неопределенность:  10 МГц...1 ГГц: 10 МГц...1 ГГц: 10 МГц...1 ГГц:  10 МГц...1 ГГц:  10 МГц...1 ГГц:
калибровочный коэффициент  (CF) 2,5%  1,8%  2,5%  1,8%  2,5%
  1 ГГц...8 ГГц:  1 ГГц...8 ГГц:  1 ГГц...10 ГГц:  1 ГГц...10 ГГц:  1 ГГц...10 ГГц:
  2,40% 1,70% 2,4%  1,7%  2,4%
      10 ГГц...18 ГГц: 10 ГГц...18 ГГц: 10 ГГц...18 ГГц:
      2,70% 1,90% 2,7%
          18 ГГц...26,5 ГГц:
          3,70%
Неопределенность:  +15 дБм...+20 дБм: 3,0%
нелинейность (L) -15 дБм...+15 дБм: 2,5%
  -55 дБм...-15 дБм: 2,0%
Неопределенность:  интеграция 5 секунд
шум (N)
  +10 дБм...+20 дБм: 0,10%
  -15 дБм...+10 дБм: 0,25%
  -30 дБм...-15 дБм: 0,10%
  -40 дБм...-30 дБм: 0,25%
  -50 дБм...-40 дБм: 1,50%
  -55 дБм...-50 дБм: 4,50%
Смещение нуля (Z) [(3,0 нВт на 25 °C) + |ΔT| × (0,15 нВт / °C)] + 0,01 нВт /месяц
Учет КСВН (Mm)  1,20:1 КСВН  10 МГц...10 ГГц  10 МГц...10 ГГц
Mm=100×[(1 ± Γsource×Γsensor)2 –1] (21 дБ обр. потери) 1,20:1 КСВН  1,20:1 КСВН
    (21 дБ обр. потери)  (21 дБ обр. потери)

    10 ГГц...18 ГГц  10 ГГц...26,5 ГГц
    1,29:1 КСВН  1,29:1 КСВН
    (18 дБ обр. потери) (18 дБ обр. потери)
Неопределенность:  40 °C < T ≤ 50 °C: 2,00%
температура (T) 30 °C < T ≤ 40 °C: 0,75%
  20 °C < T ≤ 30 °C: 0,00%
  10 °C < T ≤ 20 °C: 0,75%
  0 °C < T ≤ 10 °C: 2,00%
Скорость измерения 2000 изм./сек
Интерфейс USB 2.0
Габаритные размеры Ø48 мм х 74 мм
Вес 164 г (разъем 3,5 мм) / 203 г (разъем N-тип)

Технические характеристики ваттметра Tektronix PSM 3320

Интерфейс  USB 2.0
Размеры мм  48х74
Вес кг  0.203

Комплект поставки Tektronix PSM3320

1.  Tektronix PSM3320 измеритель мощности
2.  Руководство по эксплуатации
