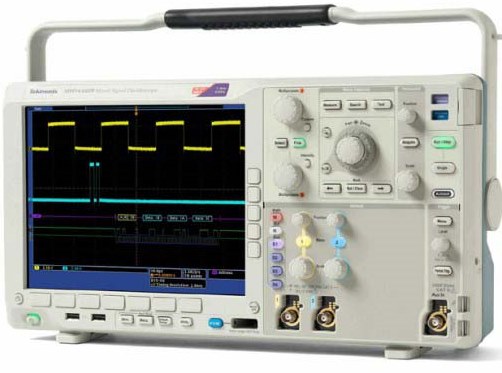

Осциллограф Tektronix MSO4102B-L

Для увеличения
нажмите на картинку
Осциллограф Tektronix MSO4102B-L

  • Основные технические характеристики
    • Модели с полосой пропускания 1 ГГц, 500, 350 и 100 МГц
    • Модели с 2 и 4 аналоговыми каналами
    • Частота дискретизации до 5 Гвыб/с по всем каналам
    • Длина записи до 20 миллионов точек по всем каналам
    • Максимальная скорость захвата входного сигнала >50 000 осциллограмм в секунду
    • Пассивные пробники с входной емкостью менее 4 пФ и аналоговой полосой пропускания 500 МГц или 1 ГГц в стандартной комплектации
    • Расширенный набор функций запуска
  • Основные функции
    • Органы управления Wave Inspector облегчают навигацию и автоматизируют поиск данных
    • 41 вид автоматических измерений, построение гистограмм и быстрое преобразование Фурье для упрощения анализа сигналов
    • 16 цифровых каналов (серия MSO)
    • Проектирование и анализ устройств со смешанными сигналами (серия MSO)
    • Автоматический запуск, декодирование и поиск по сигналам параллельных шин
    • Независимая настройка порогов для каждого канала
    • Многоканальная синхронизация по времени установки и удержания
    • Режим высокоскоростного захвата MagniVu™ обеспечивает разрешение по времени для цифровых каналов 60,6 пс
    • Дополнительные возможности запуска и анализа сигналов последовательных шин – опции автоматического запуска, декодирования и поиска для последовательных шин I2C, SPI, USB, Ethernet, CAN, LIN, FlexRay, RS-232/422/485/UART, MIL-STD-1553 и I2S/LJ/RJ/TDM
    • Интерфейс пробников TekVPI поддерживает активные, дифференциальные и токовые пробники с автоматическим выбором диапазона и единиц измерения
    • Яркий цветной дисплей XGA с диагональю 10,4 дюйма (264 мм)
    • Небольшие размеры и вес — всего 5,8 дюйма (147 мм) в глубину при массе 11 фунтов (5 кг)
  • Интерфейсы
    • Два хост-порта USB 2.0 на передней и два на задней панели облегчают и ускоряют сохранение данных, распечатку и подключение USB клавиатуры
    • Порт USB 2.0 на задней панели упрощает подключение к ПК и прямую распечатку на совместимом с PictBridge® принтере
    • Встроенный порт Ethernet 10/100/1000 Base-T для подключения к локальным сетям и видеовыход для вывода изображения на монитор или проектор
  • Дополнительные приложения
    • Анализ источников питания
    • Контроль предельных значений и тестирование по маске
    • Анализ HDTV и специальных видеосигналов

Многофункциональные приборы для отладки систем со смешанными сигналами.

Осциллографы смешанных сигналов серии MSO/DPO4000B с полосой пропускания до 1 ГГц и частотой дискретизации 5 Гвыб/с обладают производительностью для изучения быстро изменяющихся особенностей сигнала. Они позволяют анализировать аналоговые и цифровые сигналы по 20 каналам с помощью одного прибора. В сочетании с автоматическим анализом последовательных и параллельных шин, инновационными органами управления Wave Inspector® и автоматическим измерением мощности осциллографы серии MSO/DPO4000B обладают необходимыми функциями для отладки аппаратуры со сложными смешанными сигналами.

Комплект поставки Tektronix MSO4102B-L

1.  Осциллограф MSO4102B-L
2.  Инструкция по применению
