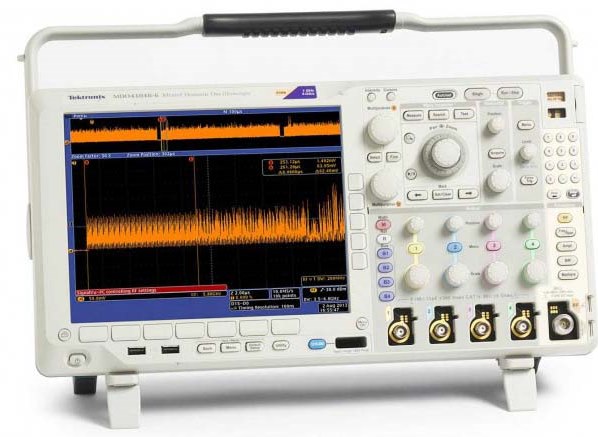

Осциллограф Tektronix MDO4104B-3

Для увеличения
нажмите на картинку
Осциллограф Tektronix MDO4104B-3

  • Основные технические характеристики
    • 4 аналоговых канала – модели с полосой пропускания 1 ГГц, 500 МГц, 350 МГц и 100 МГц
    • 16 цифровых каналов – режим высокоскоростного захвата MagniVu™ обеспечивает разрешение по времени 60,6 пс
    • 1 радиочастотный канал – модели с диапазонами частот от 9 кГц до 3 ГГц или 6 ГГц
    • сверхширокая полоса захвата – более 1 ГГц
    • Пассивные пробники с входной емкостью 3,9 пФ и аналоговой полосой пропускания 500 МГц или 1 ГГц в стандартной комплектации
  • Основные особенности
    • Спектральный анализ
      - Специализированные органы управления на передней панели для самых распространённых задач
      - Автоматический пиковый маркер для определения частоты и амплитуды пиков спектра
      - Ручные маркеры обеспечивают измерение не пиковых параметров сигнала
      - Используемые типы трасс: нормальная, усреднение, удержание максимума, удержание минимума
      - Типы детекторов: положительный пик, отрицательный пик, усреднение, выборка
      - Режим спектрограмм облегчает визуальный контроль и анализ медленно изменяющихся событий
      - Автоматические измерения мощности сигнала в канале, коэффициента развязки соседних каналов по мощности и ширины занимаемой полосы частот
      - Запуск по уровню мощности в РЧ канале
      - Возможность проведения анализа автономно или по запуску
    • Комбинированный анализ
      - Коррелированный по времени захват аналоговых, цифровых и радиочастотных (РЧ) сигналов с помощью одного прибора
      - Панель управления Wave Inspector® обеспечивает простую навигацию по коррелированным по времени данным как во временной, так и в частотной области
      - Построение зависимости амплитуды, частоты и фазы от времени для сигналов, полученных с РЧ входа
      - Возможность выбора пользователем времени расчёта спектра (функция «Spectrum Time») позволяет наблюдать и анализировать изменение спектра во времени – даже в сохранённом сигнале
    • Дополнительные возможности запуска и анализа сигналов последовательных шин – опции автоматического запуска, декодирования и поиска для последовательных шин I2C, SPI, USB, Ethernet, CAN, LIN, FlexRay, RS-232/422/485/UART, MIL-STD-1553 и I2/LJ/RJ/TDM
    • Яркий цветной дисплей XGA с диагональю 10,4 дюйма (264 мм)
    • Небольшие размеры и вес – всего 147 мм в глубину при массе 5 кг
  • Интерфейсы
    • Два хост-порта USB 2.0 на передней и два на задней панели облегчают и ускоряют сохранение данных, распечатку и подключение USB клавиатуры
    • Порт USB 2.0 на задней панели упрощает подключение к ПК и прямую распечатку на совместимом с PictBridge® принтере
    • Встроенный порт Ethernet 10/100/1000 Base-T для подключения к локальным сетям и видеовыход для вывода изображения на монитор или проектор
  • Дополнительное программное обеспечение
    • Расширенные возможности запуска по РЧ сигналам
    • Анализ источников питания
    • Контроль предельных значений и тестирование по маске
    • Анализ сигналов HDTV и специальных видеосигналов

Осциллограф, в состав которого входят логический анализатор, анализатор спектра и анализатор протоколов — синхронизированный для создания интегрированного изображения.

Хотя вы можете использовать устройства серии MDO4000B просто в качестве смешанного осциллографа сигнала или анализатора спектра, их подлинные возможности лежат в интеграции этих двух функций. Впервые вы сможете увидеть результаты своих прототипов во временной и частотной областях на одном приборе в любой момент. Используйте мощные триггеры и инструменты поиска и анализа, чтобы сосредоточиться на аналоговых и цифровых аномалиях. Расшифруйте формы сигнала на последовательных шинах. Проверяйте РЧ-спектр в любой момент. Программа SignalVu для ПК позволяет выполнять подробный анализ и устранение неполадок беспроводного сигнала Wi-Fi и Bluetooth®.

Быстро решайте сложные конструктивные проблемы с помощью осциллографа, встроенного в систему так же, как и проверяемые конструкции.

Комплект поставки Tektronix MDO4104B-3

1.  Осциллограф MDO4104B-3
2.  Инструкция по применению
