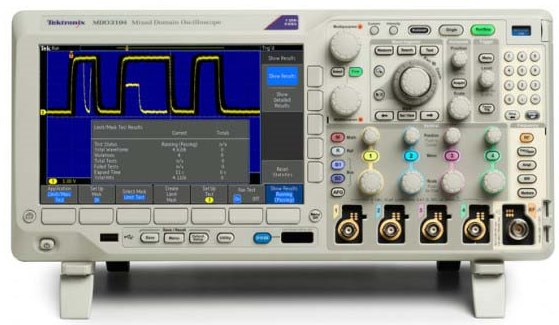

Осциллограф Tektronix MDO3022

Для увеличения
нажмите на картинку
Осциллограф Tektronix MDO3022

  • Основные технические характеристики
    • Осциллограф
      - Модели с 2 и 4 аналоговыми каналами
      - Модели с полосой пропускания 1 ГГц, 500 МГц, 350 МГц, 200 МГц и 100 МГц
      - Полоса пропускания может быть расширена (до 1 ГГц)
      - Частота дискретизации до 5 Гвыб./с
      - Длина записи 10 млн. точек во всех каналах
      - Максимальная скорость захвата сигнала >280 000 осциллограмм в секунду
      - Стандартные пассивные пробники напряжения с входной емкостью 3,9 пФ и аналоговой полосой пропускания 1 ГГц, 500 МГц или 250 МГц
    • Анализатор спектра
      - Диапазон частот
      - В стандартной конфигурации: от 9 кГц до верхней границы полосы пропускания осциллографа
      - Опция: от 9 кГц до 3 ГГц
      - Сверхширокая полоса захвата до 3 ГГц
    • Генерация сигналов произвольной формы и стандартных функций (опционально)
      - 13 предварительно заданных форм сигнала
      - генерация сигналов с частотой 50 МГц
      - Длина записи 128 000 точек
      - Частота дискретизации генератора сигналов произвольной формы 250 Mвыб./с
    • Логический анализатор (опциональный)
      - 16 цифровых каналов
      - Длина записи 10 млн. точек по всем каналам
      - Разрешение по времени 121,2 пс
    • Анализатор протоколов (опциональный)
      - Поддерживаются стандарты последовательных шин: I2C, SPI, RS-232/422/485/UART, USB 2.0, CAN, LIN, FlexRay, MIL-STD-1553 и аудиошины
    • Цифровой вольтметр (бесплатно при регистрации прибора)
      - Измерения ср.кв. перем. и пост. напряжения, ср.кв. перем. напряжения с постоянной составляющей с разрешением 4 разряда
      - Измерения частоты с разрешением 5 разрядов
  • Возможности и преимущества
    • Высокая скорость захвата сигналов в режиме FastAcq™ позволяет быстро находить трудноуловимые аномалии сигналов
    • Панель управления Wave Inspector® облегчает навигацию и автоматизирует поиск данных сигнала
    • 33 автоматизированных измерения и гистограммы сигнала для упрощенного анализа сигнала
    • Интерфейс пробников TekVPI® поддерживает активные, дифференциальные и токовые пробники с автоматическим выбором диапазона и единиц измерения
    • Широкоэкранный цветной дисплей с диагональю 9 дюймов (229 мм)
    • Небольшие размеры и масса – всего 147 мм в глубину и масса 4,2 кг
    • Анализ спектра
      - Специализированные органы управления на передней панели для самых распространённых задач
      - Автоматические пиковые маркеры для определения частоты и амплитуды пиков спектра
      - Ручные маркеры для измерения непиковых параметров сигнала
      - Используемые типы трасс: нормальная, усреднение, удержание максимума, удержание минимума
      - Режим отображения спектрограмм облегчает визуальный контроль и анализ медленно изменяющихся событий
      - Автоматизированные измерения: измерение мощности сигнала в канале, коэффициента развязки соседних каналов по мощности и занимаемой полосы частот
    • Генерация сигналов произвольной формы и стандартных функций
      - Генерация заданных сигналов для быстрой имитации устройств при разработке систем
      - Захват сигналов по аналоговым или цифровым входам, передача захваченных сигналов в память для редактирования и выдача отредактированных сигналов
      - Добавление шума к любому сигналу для тестирования в неблагоприятных условиях
    • Разработка и тестирование систем со смешанными сигналами
      - Автоматический запуск, декодирование и поиск сигналов параллельных шин
      - Многоканальный запуск по времени установки и удержания
      - Режим высокоскоростного захвата MagniVu™ обеспечивает разрешение по времени 121,2 пс для цифровых каналов
    • Анализ протоколов
      - Запуск, декодирование и автоматический поиск содержимого пакетов наиболее распространенных стандартов последовательных шин при разработке встраиваемых систем.
      - Экспорт таблиц декодирования протоколов, используемых при документировании результатов
    • Цифровой вольтметр и частотомер
      - Быстрая визуальная проверка измеренных значений напряжения и частоты
      - Графическое представление информации о стабильности измерения
    • Возможность полного обновления
      - Добавление функциональных возможностей, увеличение полосы пропускания осциллографа или диапазона частот анализатора спектра в соответствии с вашими требованиями или бюджетом.
  • Дополнительное программное обеспечение
    • Анализ источников питания
    • Контроль предельных значений и тестирование по маске

Шесть приборов. Один осциллограф. Неограниченная универсальность.

Комбинированный осциллограф MDO3000 состоит из шести интегрированных приборов, включая анализатор спектра, генератор функций и др., что дает возможность регистрировать аналоговые, цифровые и радиочастотные сигналы с помощью одного осциллографа. Кроме того, можно добавлять приборы, функции анализа и расширять полосу пропускания по мере роста требований, предъявляемых проектируемыми схемами.

Комплект поставки Tektronix MDO3022

1.  Осциллограф MDO3022
2.  Инструкция по применению
