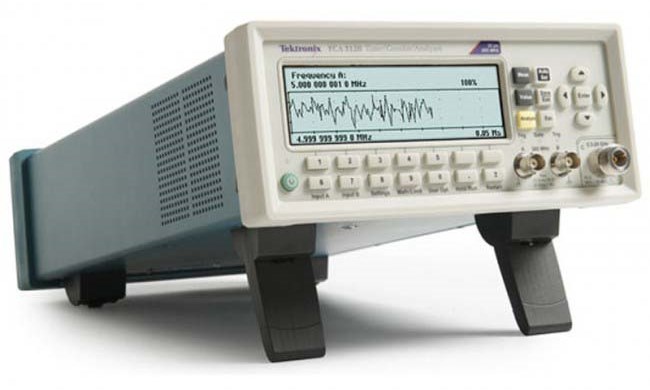

Частотомеры и Таймеры Tektronix FCA3020

Для увеличения
нажмите на картинку
Частотомеры и Таймеры Tektronix FCA3020

Канал A и B: 1 мГц - 300 МГц. Канал С: 20 ГГц. Разрядность - 12 цифр (1 сек). Разрешение - 100 пс. Стандартный генератор опорной частоты (5х10-7/месяц). Скорость 250К изм/с. Время измерения: 20 нс - 1000 с. Внутренняя память: 750К. Измерение периода, интервала, длительность импульса, фазы, коэф.заполнения,отношения, время нарастания/спада, напряжение. Анализ модуляций. Математика. Статистика. Графический дисплей. Интерфейс USB/GPIB. Габариты: 210х90х395 мм. Вес: 2,7 кг.

Скорость проведения измерений

Скорость передачи данных во внутреннюю память – 250 k выборок/с (В памяти может сохраняться до 3,75М выборок)
Скорость передачи данных по шинам USB/GPIB – 15 к выборок/с (в режиме блочной пересылки)
До 650 индивидуально запускаемых измерений в секунду

Функции и особенности частотомера FCA3020

Автоматические измерения частоты, периода, соотношений, временного интервала, искажения временного интервала, ширины импульса, переднего/заднего фронта, фазового угла, рабочего цикла, максимального значения напряжения, минимального значения напряжения и размаха напряжения
Одновременный вывод нескольких измеряемых параметров на дисплей
Режим построения графика трендов
Режим измерения статистических параметров
Режим построения гистограмм
Режим измерения девиации Аллана
Измерения частоты/периода с нулевой задержкой времени
Непрерывная выдача данных по шинам USB/GPIB при проведении измерений (серия FCA3100)
Программируемый импульсный выход с частотой от 0,5 Гц до 50 МГц

Возможности подключения

Опциональные входы на задней панели
Порты USB и GPIB на задней панели для подключения компьютера
Интерфейс GPIB полностью совместим с протоколом программирования SCPI и имеет режим эмуляции, предназначенный для замены устройств Plug-and-Play в существующих системах ATE
Внешний вход со специальным включателем
Выход генератора опорной частоты на 10 МГц
Программное обеспечение National Instrument’s LabVIEW SignalExpress™ TE Limited Edition для подключения к существующим измерительным системам
Опциональное программное обеспечение TimeView™ для анализа сигналов в модуляционной области
