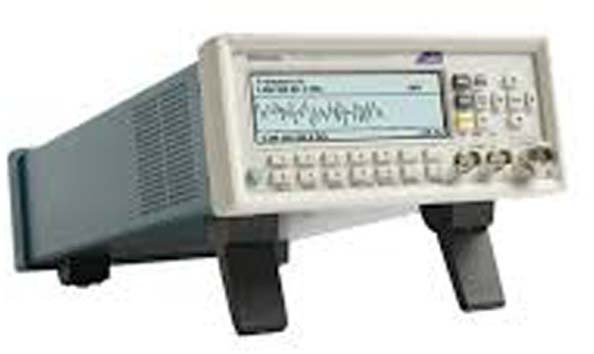

Частотомеры и Таймеры Tektronix FCA3003

Частотомеры и Таймеры Tektronix FCA3003

Частототмеры серий FCA3000 и FCA3100 представляют собой многофункциональные инструменты, предназначенные для проведения различного рода измерений. Обладая наилучшими в отрасли характеристиками по частотному и временному разрешению,эти приборы в стандартной комплектации выпускаются с внутренним ОЗУ большого объема и характеризуются высокой скоростью передачи данных во внутреннюю память (250k выборок/с).

Кроме того, дисплей этих приборов наряду с основными измеряемыми величинами способен одновременно отображать дополнительные параметры, что в значительной мере может облегчить работу.

Благодаря режимам, обеспечивающим полномасштабный анализ, а именно: режиму измерения статистических параметров, режиму построения гистограмм, режиму построения графиков трендов, – вы получаете в свое распоряжение инструмент, способный быстро и точно провести анализ поступающего сигнала.

Основные технические характеристики

Модели с частотными диапазонами 300 МГц, 3 ГГц и 20 ГГц
До трех входных каналов
Разрешающая способность в режиме однократного запуска: для серии FCA3100 – 50 пс, для серии FCA3000 – 100 пс
Разрешение по частоте – 12 разрядов/с
Разрешение по фазе – 0,001°
Разрешение по напряжению – 3 мВ и выше
Погрешность опорного источника – 5 x 10-8 (опция)
Скорость проведения измерений
Скорость передачи данных во внутреннюю память –250 k выборок/с (В памяти может сохраняться до 3,75М выборок)
Скорость передачи данных по шинам USB/GPIB – 15 к выборок/с (в режиме блочной пересылки)
До 650 индивидуально запускаемых измерений в секунду.

Функции и особенности

Автоматические измерения частоты, периода, соотношений, временного интервала, искажения временного интервала, ширины импульса, переднего/заднего фронта, фазового угла, рабочего цикла, максимального значения напряжения, минимального значения напряжения и размаха напряжения
Суммарные измерения (серия FCA3100)
Одновременный вывод нескольких измеряемых параметров на дисплей
Режим построения графика трендов
Режим измерения статистических параметров
Режим построения гистограмм
Режим измерения девиации Аллана
Измерения частоты/периода с нулевой задержкой времени
Непрерывная выдача данных по шинам USB/GPIB при проведении измерений (серия FCA3100)
Программируемый импульсный выход с частотой от 0,5 Гц до 50 МГц.

Возможности подключения

Опциональные входы на задней панели
Порты USB и GPIB на задней панели для подключения компьютера
Интерфейс GPIB полностью совместим с протоколом программирования SCPI и имеет режим эмуляции, предназначенный для замены устройств Plug-and-Play в существующих системах ATE
Внешний вход со специальным включателем
Выход генератора опорной частоты на 10 МГц
Программное обеспечение National Instrument’s LabVIEW
SignalExpress™ TE Limited Edition для подключения к существующим измерительным системам
Опциональное программное обеспечение TimeView™ для анализа сигналов в модуляционной области.
